商品描述
面板式流量計也屬轉子（或稱浮子）流量計，測量管選用優質透明有機玻璃，分為氣體、液體、水型。主要應于凈水處理及環保工程配套，面板式流量計也可用于化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。
面板式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接文便等特點。
一、概述
面板式流量計也屬轉子（或稱浮子）流量計，測量管選用優質透明有機玻璃，分為氣體、液體、水型。主要應于凈水處理及環保工程配套，面板式流量計也可用于化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。
面板式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接文便等特點。
二、原理與結構
面板式流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形料管及其在內可以上下移動的浮子。當流體自下而上流經錐形料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
三、安裝
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，
〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平。〔一般標準：需用的最佳流量為流量計最大流量的50％-70％，盡量不要用到最高數。〕
〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕面板式流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
四、使用
〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
〔3〕當錐管和浮子粘污時，應及時清洗。
〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示QS=QN QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度。
面板式流量計也屬轉子（或稱浮子）流量計，測量管選用優質透明有機玻璃，分為氣體、液體、水型。主要應于凈水處理及環保工程配套，面板式流量計也可用于化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。
面板式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接文便等特點。
二、原理與結構
面板式流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形料管及其在內可以上下移動的浮子。當流體自下而上流經錐形料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
三、安裝
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，
〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平。〔一般標準：需用的最佳流量為流量計最大流量的50％-70％，盡量不要用到最高數。〕
〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕面板式流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
四、使用
〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
〔3〕當錐管和浮子粘污時，應及時清洗。
〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示QS=QN QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度。

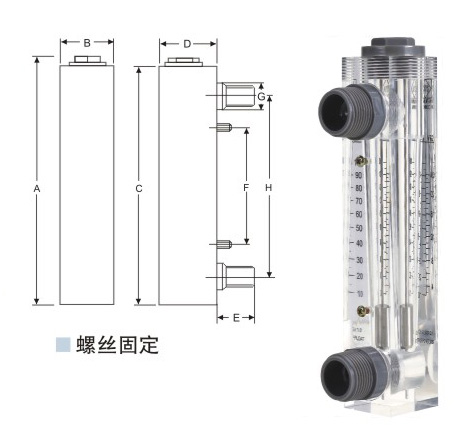

LZM-系列面板式流量計技術參數
| 型號 | 測量范圍 | 接口螺紋 | 精度 | 尺寸 | |||||||||
| GPM（液體） | LPM（液體） | Nm3/h(氣體） | A | B | C | D | E | F | G | H | |||
| LZM-15 | 0.1-1 | 0.5-4 |
1-10 1.6-16 4-40 |
外ZG1/2" | ±4% | 216 | 32 | 206 | 37 | 36 | 100 | 28 | 165 |
| 0.2-2 | 0.8-8 | ||||||||||||
| 0.3-3 | 1-11 | ||||||||||||
| 0.5-5 | 2-18 | ||||||||||||
| 1-7 | 2-28 | ||||||||||||
| 1.5-9 | 5-35 | ||||||||||||
| LZM-20 | 2-10 | 8-40 |
2.5-25 6-60 16-80 16-160 |
外ZG3/4" | 233 | 39 | 220 | 44 | 42 | 100 | 37 | 165 | |
| 2-16 | 8-60 | ||||||||||||
| 2-20 | 8-80 | ||||||||||||
| LZM-25 | 1.5-15 | 6-60 | 20-200 25-250 | 外ZG1" | 253 | 44 | 240 | 50 | 31 | 100 | 37 | 175 | |
| 3-13 | 10-50 | ||||||||||||
| 4-24 | 10-100 | ||||||||||||
| 5-35 | 10-130 | ||||||||||||
| 5-45 | 10-170 | ||||||||||||
| LZM-40 | 10-45 | 40-170 | 外ZG11/2" | 265 | 62 | 250 | 62 | 33 | 100 | 52 | 170 | ||
| 15-50 | 60-200 | ||||||||||||
| 10-60 | 60-240 | ||||||||||||
| 20-70 | 80-260 | ||||||||||||
| 20-80 | 80-300 | ||||||||||||
LZM-系列面板式流量計零部件的材質及代碼
| 有無調節閥 | 接咀材質 | O形圈材質 |
| √O-無調節閥 |
√1.塑料PVC 2.塑料PP 3.塑料ABS 4.黃銅 5.黃銅鍍鉻 6.不銹鋼 |
√1.硅橡膠 2.氟素橡膠 |
